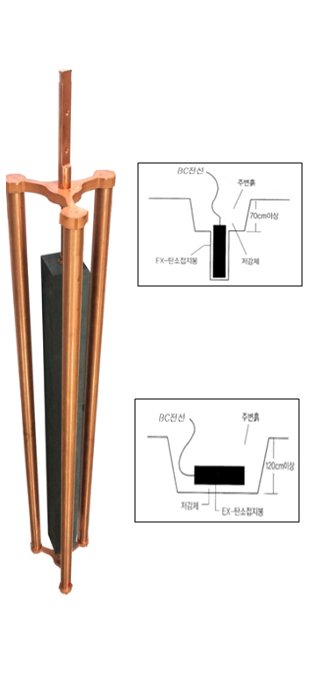

전해질 탄소복합접지봉(TER-CR)
3전극형태의 전해질접지봉과 그라파이트 탄소접지봉의 결합 형태로 고서지 유입시 안정적인 방전 및 저저항값 유지에 적합한 제품이다.
3전극형태의 전해질접지부로 대지와의 접촉면적을 극대화하였으며 이로 인해 빠르고 안정적인 방전 성능을 유지할 수 있다.
접지봉 내부의 전해질 충진재는 주변 토양의 대지저항값을 점차 낮추며, 99.9%의 그라파이트 탄소접지부는 접지저감 및 방전성능이 탁월하다.
이와 같은 복합적인 효과로 인해 접지봉의 성능은 극대화된다. 또한 대중화 되어 있는 일반 접지동봉이나 탄소혼합물로 만들어진 탄소접지봉들에 비해
탁월한 접지 효과를 발휘하고 내구성이 뛰어나 수명이 긴 장점이 있다.
또한 기존 탄소접지봉이나 그라파이트접지봉의 단점으로 지적되던 부분인 외형파손적인 측면에서 전해질탄소복합접지봉은 그라파이트 탄소접지부가
외부 3전극형태의 전해질접지부 내부에 위치해 있어 이송간이나 설치 시의 파손 위험으로 부터 안전하다.
특징
- 특허받은 제품 “1020120114043”
- 전해질접지봉과 탄소접지봉의 결합으로 인한 방전성능 극대화
- 편리한 시공
- 기존 탄소봉의 문제점인 외형파손을 최소화
- 탄소혼합물이 아닌 그라파이트(99.9% 탄소) 사용
- 순간전위상승 및 역서지 억제 기능이 기존 탄소접지봉보다 탁월
상세사양
- 전체사이즈 200Φ * 1000mm
- 접지봉 : 순동 파이프 직경28.58Φ 두께1.27mm 길이1000mm 3개소
- 인출선 연결부 : 동관단자 연결형
수직 시공방법
- 깊이 70cm정도로 터파기한다.
- 지름40cm,깊이는 봉길이보다 20cm이상 터파기한다.
- 탄소봉 삽입 후 저감제를 개어넣고 주변 흙으로 마무리
수평 시공방법
- 봉의 길이보다 20cm이상, 깊이는 30~120cm로 터파기를 한다.
- 탄소봉을 눕히고 주위에 저감제를 개어넣고 주변흙으로 마무리한다.
